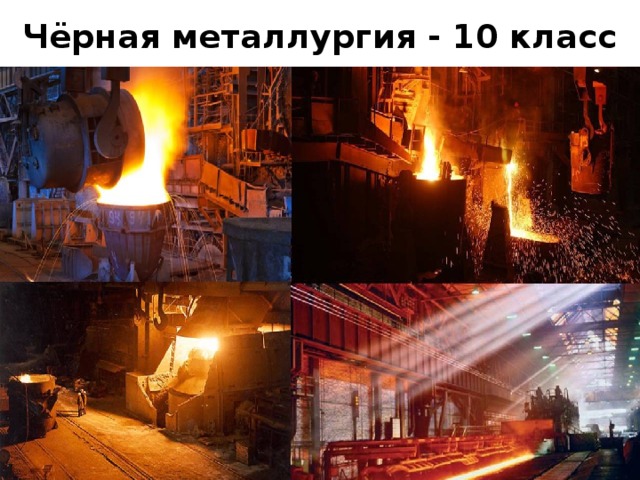

Чёрная металлургия - 10 класс
Чёрная металлургия
Схема комбината полного цикла
Доменный
Сталелитейный цех
Прокатный
цех
цех
Производство чугуна
Производство стали
Производство проката
комбинат полного цикла

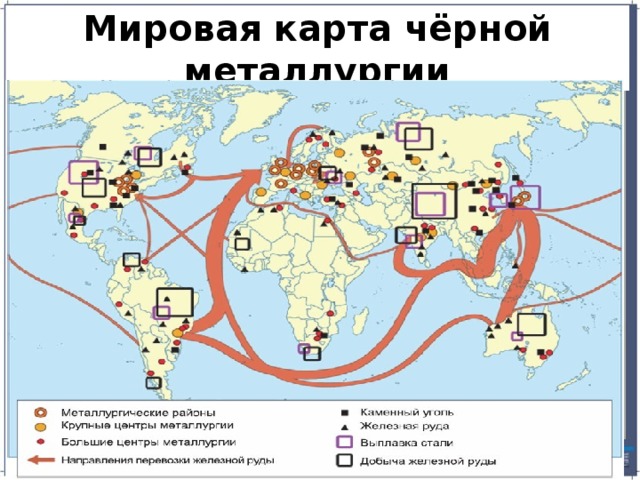

Мировая карта чёрной металлургии
Основные
металлургические базы России
Металлургическая база
Центральная
Уральская
Центры
Сибирская
Череповец,
КМА
Костомукша
Тула,
Ковдор
Липецк,
Оленегорск
Старый Оскол
Печорский
Донецкий
Кузнецкий
Нижний Тагил, Челябинск,
Магнитогорск,
Новотроицк,
Серов
Качканар, Бакал,
Соколовско-Сорбайское,
Лисаковское (Казахстан)
Кузнецкий
Карагандинский
(Казахстан)
Горная Шория (Темиртау, Таштагол),
Коршуновское
Кузнецкий
Новокузнецк

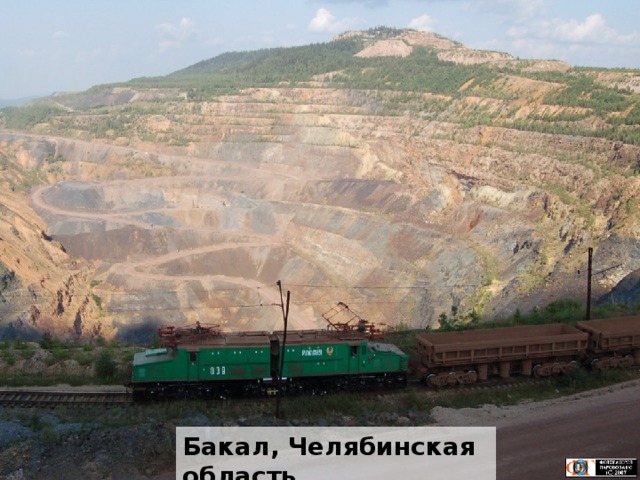

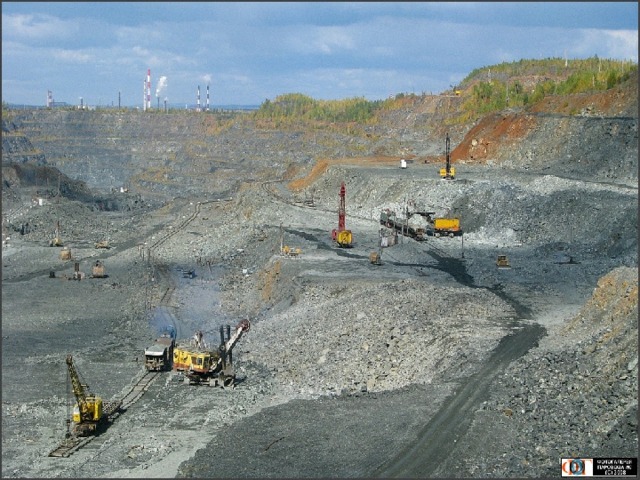

Бакал, Челябинская область

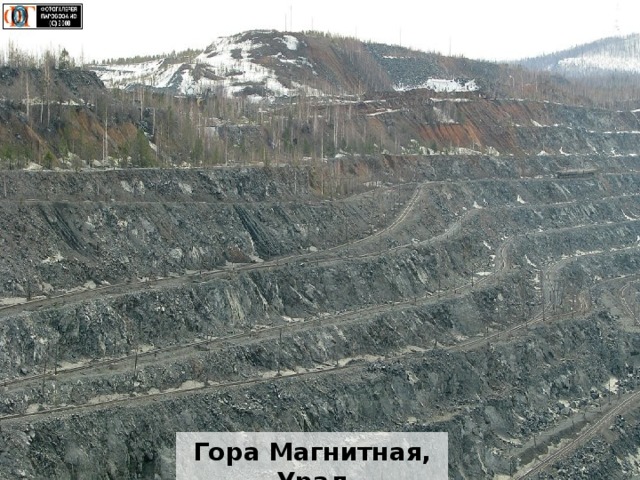

Гора Магнитная, Урал
.
- .

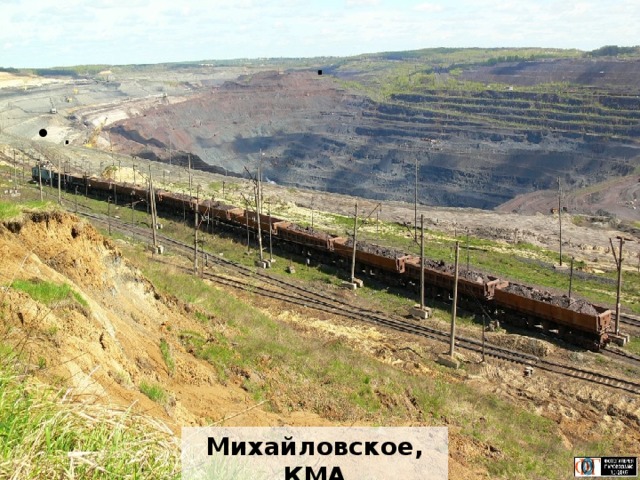

Михайловское, КМА
Основные технологические процессы
Сырьё
Железная руда
Каменный уголь
от 17%
P, S
Обогатительная фабрика
Коксохимический комбинат
Производство агломерата
Производство кокса
60-70% Fe
Производство чугуна
Первая домна Магнитогорского металлургического комбината, вступившая в строй в 1932 г., имела объем 900 м 3 .
В 1986 г. на Череповецком металлургическом заводе имени
50-летия СССР начала работать домна «Северянка»
объемом 5500 м 3 , одна из самых больших в мире.
Раньше доменные печи выпускали чугун каждые 3—4 ч.
С увеличением их объема выпуск чугуна ускорился —
каждые 2 ч. Большие домны — объемом 3000 м 3 и более — выпускают чугун практически непрерывно.
Основные химические процессы, происходящие в домне
- сгорание кокса
- углекислый газ вступает в реакцию с раскалённым коксом
С + О 2 = СО 2 + 402 кДж
- восстановление железа из его оксидов
СО 2 + С = 2СО
3Fe 2 O 3 + CO = 2Fe 3 O 4 + CO 2
Fe 3 O 4 + CO = 3FeO + CO 2
FeO + CO = Fe + CO 2
Итоговое уравнение:
Fe 2 O 3 + 3CO = 2Fe + 3CO 2
2Fe +3 + 6e - = 2Fe 0 1
C +2 – 2e - = C +4 3

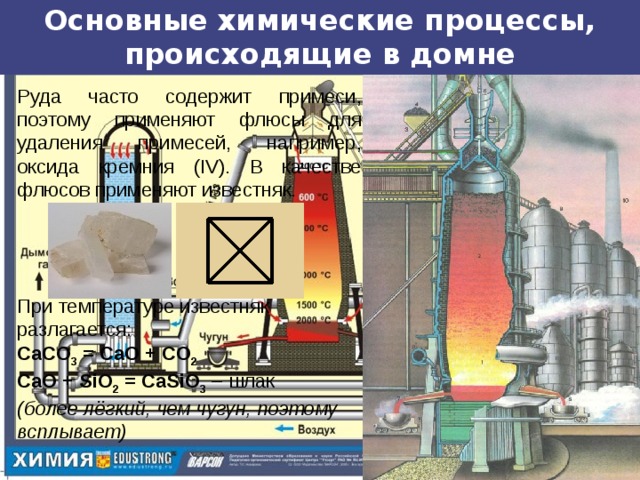

Основные химические процессы, происходящие в домне
Руда часто содержит примеси, поэтому применяют флюсы для удаления примесей, например, оксида кремния (IV). В качестве флюсов применяют известняк.
При температуре известняк разлагается:
CaCO 3 = CaO + CO 2
CaО + SiO 2 = CaSiO 3 – шлак
(более лёгкий, чем чугун, поэтому всплывает)

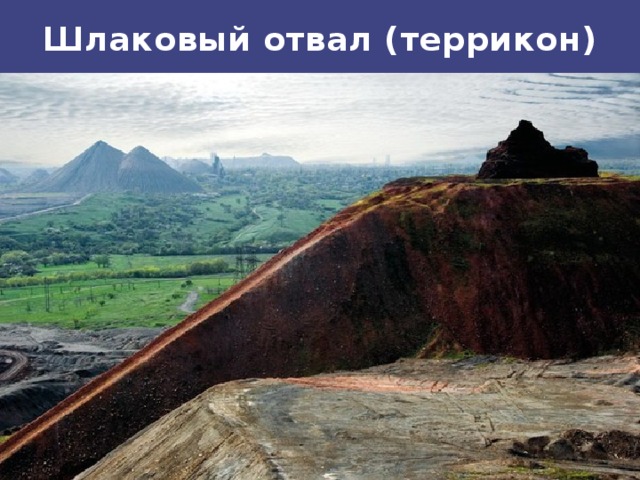

Шлаковый отвал (террикон)
Шлаковый отвал (террикон)

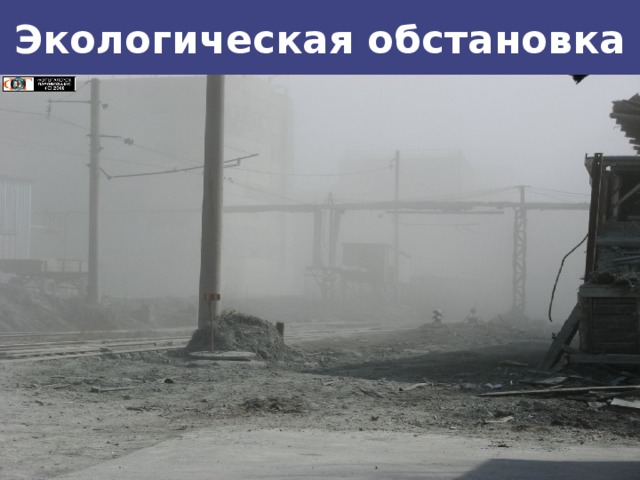

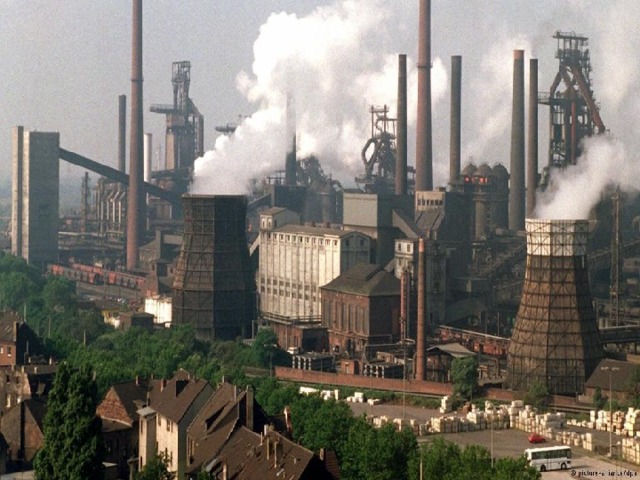

Экологическая обстановка
Производство стали

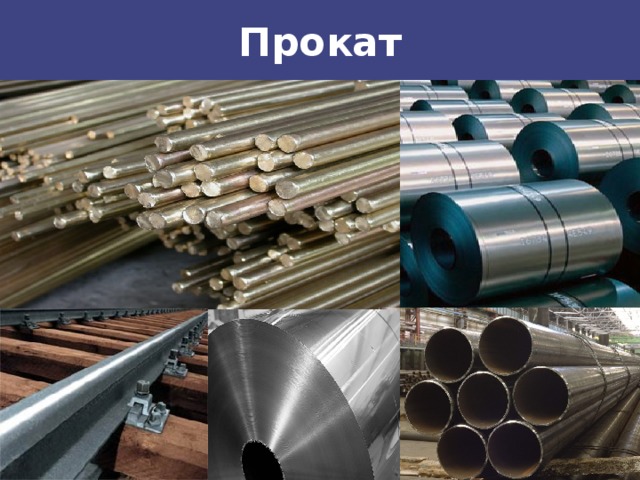

Прокат

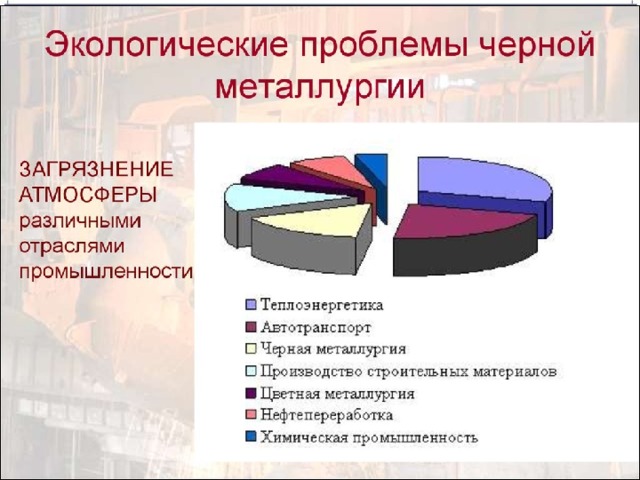

Экологические проблемы
