Дисциплина Инженерная графика
Тесты
Вариант 1
1. Размер формата А1:
а) 594х841;
б) 297х420;
в) 297х210;
г) 420х594;
2. Линия, которая применяется для изображения контура детали, имеет вид:
а)
б)
в)
г)
3. При постановке размеров диаметр окружности обозначается знаком:
□;
ø;
S;
l;
4. Найдите соответствие:
1. Сопряжение прямой линии с окружностью показано на рисунке: |
|
2. Внутреннее сопряжение двух окружностей показано на рисунке: |
|
3. Внешнее сопряжение двух окружностей показано на рисунке: |
|
4. Смешанное сопряжение двух дуг показано на рисунке: |
|
а) б)
в) г)
5. Штриховка, применяемая для изображения металлов в разрезах и сечениях, показана на рисунке:
а) б)
в) г)
6. Всегда вертикально располагается формат:
А2;
А3;
А4;
А1.
7. Размеры длины и высоты правильно проставлены на рисунке:
а) б)
в) г)

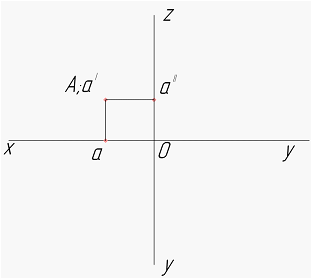

8. Точка А лежит на горизонтальной плоскости проекций на чертеже:
а) б)
в) г)
9. Отрезок прямой АВ расположен параллельно профильной плоскости проекций на рисунке:
а) б)
в)
г)
10. Конус изображен на рисунке:
а) б)
в) г)
11. Прямая при прямоугольном проецировании проецируется в точку при условии …
перпендикулярности этой прямой плоскости проекций;
если эта прямая находится под углом 450 к плоскости проекций;
параллельности этой прямой плоскости проекций;
если эта прямая проходит через центр проецирования;

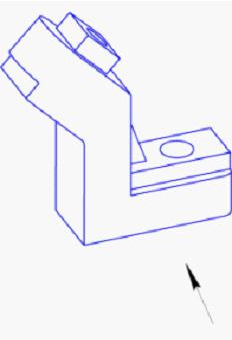

1 2. Если главный вид принят, как показано на чертеже, то вид справа (местный) изображен на рисунке:
а) б) в) г)

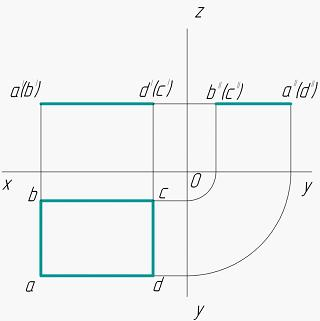

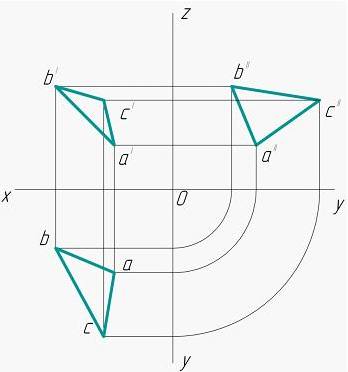

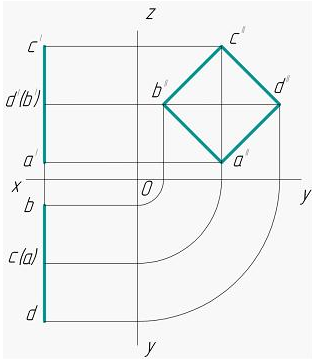

13. Плоская фигура расположена параллельно фронтальной плоскости проекций на рисунке:
а) б)
в) г)
14.Видом проецирования является:
точечное;
центральное;
вертикальное;
наклонное.
15. В параллельных проекциях отрезок прямой линии проецируется без искажения:
если он перпендикулярен плоскости проекций;
если находится под углом 45о к плоскости проекций;
если он параллелен плоскости проекций;
в любом случае.
1 6. Фронтальный разрез детали правильно выполнен на рисунке:
а) б)
в) г)

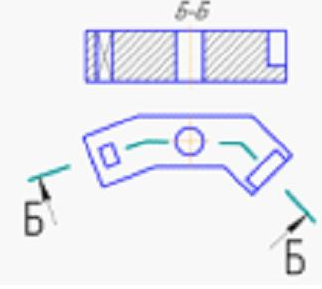

17. Сечение, выполненное плоскостью Б, изображено на рисунке:
а) б)
в)
г)
18. Профиль метрической резьбы изображен на рисунке:
а) б)
в) г)
19. Чертеж, на котором показано соединение болтом, изображен на рисунке:
а) б)
в) г)

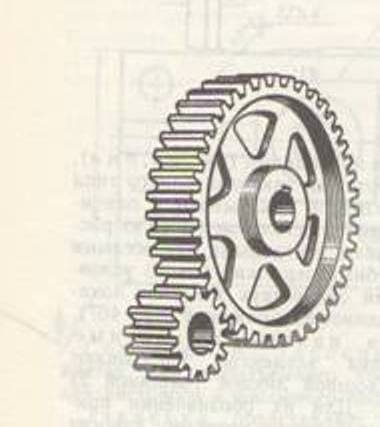

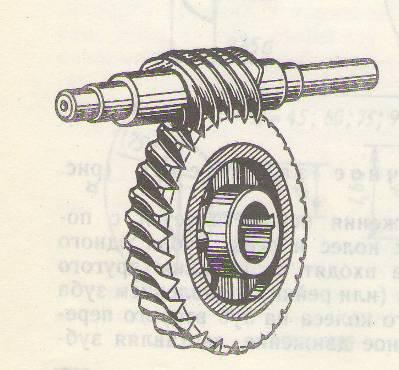

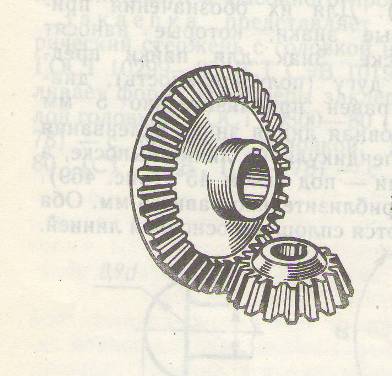

20. Цилиндрическая зубчатая передача изображена на рисунке:
Рис 1. |
Рис. 2 |
Рис. 3 |
Рис. 4 |

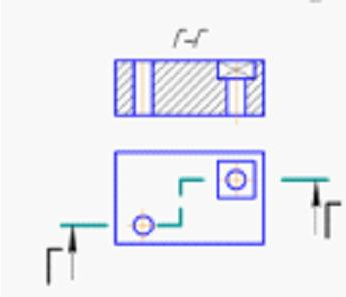

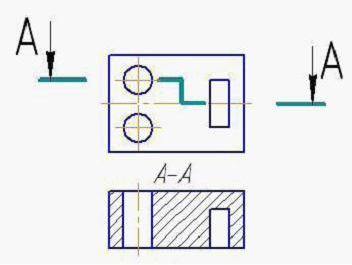

21. Ломаный разрез, выполненный двумя секущими плоскостями, изображен на рисунке:
а) б)
в) г)
22. Ступица цилиндрического зубчатого колеса обозначена буквой:
Б ;
В;
Г;
А.
23. Гайка изображена на рисунке:
а) б)
в) г)
24. Окружность выступов колеса обозначена буквой:
Б;
А;
В;
Г.
Как проводят размерную линию для указания размера отрезка?
а) совпадающую с данным отрезком;
б) параллельно данному отрезку;
в) под углом к отрезку
Каково минимальное расстояние между размерной линией и линией контура изделия?
а) 7 мм;
б) 15 мм;
в) 10 мм
27. Какой фигурой не изображается окружность в изометрии:
а) эллипс;
б) овал;
в) шестиугольник
28. Соединение половины главного вида с половиной фронтального разреза детали правильно выполнено на рисунке:
а) в)
б) г)
29. Необходимо ли избегать пересечения размерных линий на чертеже:
а) да;
б) нет;
в) по желанию
30. Какое место должно занимать размерное число относительно размерной линии:
а) над размерной линией;
б) под размерной линией;
в) в разрыве размерной линии
31. Какое число размеров должно быть на чертеже:
а) минимальное, но достаточное для изготовления и контроля детали;
б) максимальное, чтобы иметь размеры каждого элемента на всех изображениях чертежа
32. Какой вид детали и на какую плоскость проекций называется главным:
а) вид сверху, на горизонтальную плоскость проекций;
б) вид спереди, на фронтальную плоскость проекций;
в) вид слева, на профильную плоскость проекций
33. С какой целью применяются разрезы:
а) показать внутренние очертания и форму изображаемых предметов;
б) показать внешнюю конфигурацию и форму изображаемых предметов;
в) применяются только по желанию конструктора
34. В каком случае можно соединять половину вида и половину соответствующего разреза:
а) никогда нельзя;
б) если вид и разрез являются симметричными фигурами;
в) всегда можно;
г) если деталь симметрична
35. Как изображаются на разрезе элементы тонких стенок, ребер жесткости:
а) никак не выделяются;
б) заштриховываются в другую сторону;
в) изображаются рассеченными, но не заштриховываются
36. В сечении показывается то, что:
а) попадает в секущую плоскость;
б) находится в секущей плоскости и за ней;
в) находится перед секущей плоскостью
37. Контур вынесенного сечения выполняется:
а) сплошной тонкой линией;
б) сплошной толстой линией;
в) штриховой линией
38. Как изображается резьба на цилиндрическом стержне и на его виде слева:
а) наружный диаметр резьбы- сплошная основная, внутренний диаметр – сплошная тонкая, на виде слева – сплошная тонкая на ¾ длины окружности для внутреннего диаметра;
б) наружный и внутренний диаметр резьбы- сплошная основная, на виде слева – сплошная тонкая на ¾ длины окружности для внутреннего диаметра;
в) наружный и внутренний диаметры – сплошная тонкая
В каком варианте правильно перечислены разъемные и неразъемные соединения:
а) разъемные: болтовое, шпилечное, шпоночное; неразъемные: сварное, клеевое, паяное;
б) разъемные: болтовое, шпоночное, шлицевое; неразъемные: шпилечное, сварное, заклепочное;
в) разъемные: шпилечное, паяное, заклепочное; неразъемные: шпоночное, клеевое, болтовое
Для чего служит спецификация к сборочному чертежу:
а) спецификация определяет состав сборочной единицы;
б) служит исключительно для указания материалов, из которых изготовлены детали;
в) служит для установления габаритных размеров сборочной единицы
Как штрихуются в разрезе смежные детали на сборочном чертеже:
а) с разной толщиной линий штриховки;
б) с разным наклоном, со смещением или разным расстоянием штриховых линий;
в) одна деталь штрихуется, другая нет
Должно ли соответствовать количество изображений детали на сборочном чертеже и на рабочем чертеже детали:
а) да, обязательно;
б) нет, никогда;
в) может соответствовать, может нет
На каких форматах выполняется спецификация:
а) А 4;
б) А 5;
в) А 3;
г) на любых

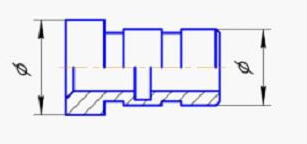

44. На каком чертеже правильно поставлены линейные размеры?
а)
б)
в)
45. Какие разрезы называются горизонтальными?
а) Когда секущая плоскость перпендикулярна горизонтальной плоскости проекций;
б) Когда секущая плоскость параллельна горизонтальной плоскости проекций;
в) Когда секущая плоскость параллельна фронтальной плоскость проекций;
46. Всегда ли обозначается положение секущих плоскостей при сложных разрезах?
а) Нет, не всегда;
б) Да, конечно, всегда;
в) Лишь когда не ясно, как проходят секущие плоскости разреза
47. Что называют деталированием:
а) выполнение рабочих чертежей деталей по сборочному чертежу;
б) анализ деталей, входящих в состав сборочной единицы;
в) заполнение спецификации

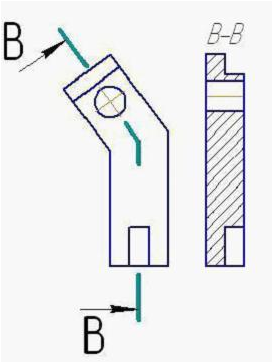

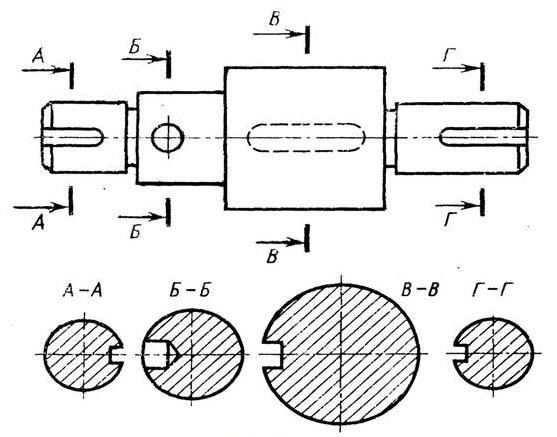

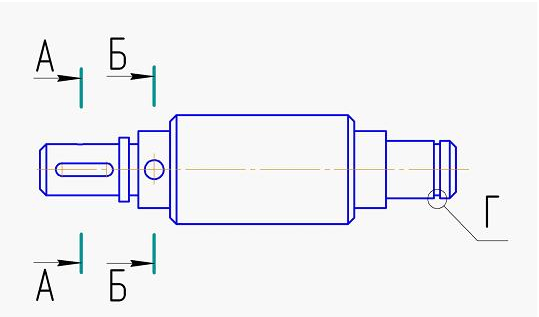

48. На рисунке даны четыре сечения детали. Установите, какие из этих сечений выполнены правильно.
а) А-А и Б-Б;
б) Б-Б, В-В;
в) А-А и В-В.
49. Принципиальная схема – это схема:
а) определяющая функциональные части изделия, их назначение и взаимосвязи между ними;
б) разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия;
в) определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия
50. Где размещается на схеме перечень элементов:
а) над основной надписью;
б) в правом верхнем углу листа;
в) слева от схемы
Ключ к тестам
1 вариант
№ вопроса | Правильный ответ | № вопроса | Правильный ответ | № вопроса | Правильный ответ | № вопроса | Правильный ответ |
1 | а | 14 | б | 27 | в | 40 | а |
2 | а | 15 | в | 28 | в | 41 | б |
3 | б | 16 | г | 29 | а | 42 | в |
4 | 1-в; 2-б; 3-а; 4-г | 17 | а | 30 | а | 43 | а |
5 | б | 18 | б | 31 | а | 44 | а |
6 | в | 19 | в | 32 | б | 45 | б |
7 | а | 20 | 1 | 33 | а | 46 | б |
8 | б | 21 | г | 34 | б | 47 | а |
9 | а | 22 | б | 35 | в | 48 | в |
10 | б | 23 | б | 36 | а | 49 | в |
11 | а | 24 | б | 37 | б | 50 | а |
12 | в | 25 | б | 38 | а |
|
|
13 | б | 26 | в | 39 | а |
|
|
