Верстак и его устройство

Презентация на тему

Верстак и его устройство

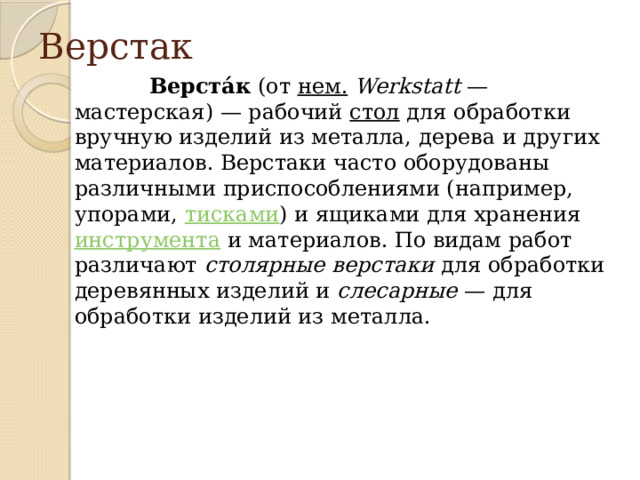

Верстак

Верста́к  (от  нем.   Werkstatt  — мастерская) — рабочий  стол  для обработки вручную изделий из металла, дерева и других материалов. Верстаки часто оборудованы различными приспособлениями (например, упорами,  тисками ) и ящиками для хранения  инструмента  и материалов. По видам работ различают  столярные верстаки  для обработки деревянных изделий и  слесарные  — для обработки изделий из металла.

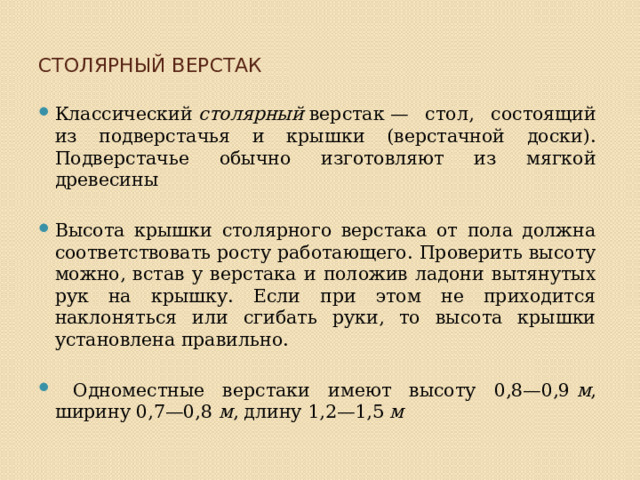

Столярный верстак

• Классический  столярный  верстак — стол, состоящий из подверстачья и крышки (верстачной доски). Подверстачье обычно изготовляют из мягкой древесины

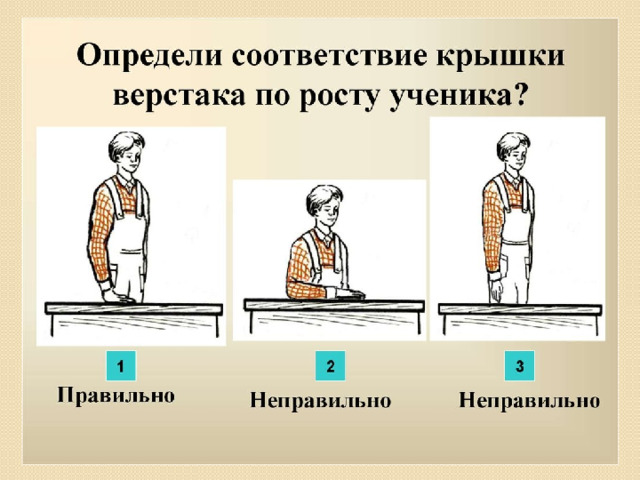

• Высота крышки столярного верстака от пола должна соответство­вать росту работающего. Проверить высоту можно, встав у верстака и положив ладони вытянутых рук на крышку. Если при этом не прихо­дится наклоняться или сгибать руки, то высота крышки установлена правильно.

• Одноместные верстаки имеют высоту 0,8—0,9  м , ширину 0,7—0,8  м , длину 1,2—1,5  м

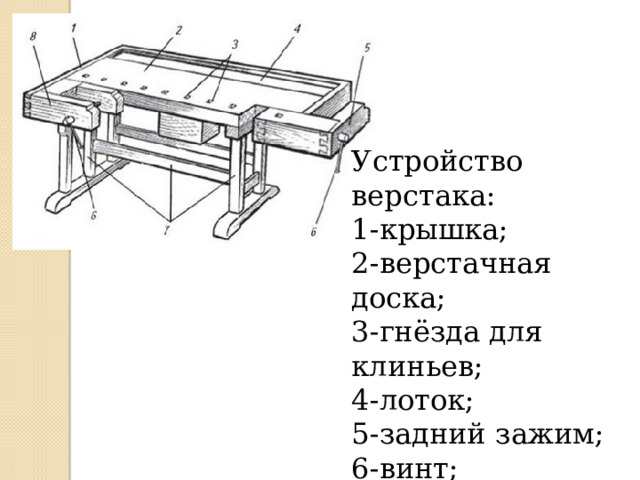

Устройство верстака:

1-крышка;

2-верстачная доска;

3-гнёзда для клиньев;

4-лоток;

5-задний зажим;

6-винт;

7-подверстачье;

8-передний зажим

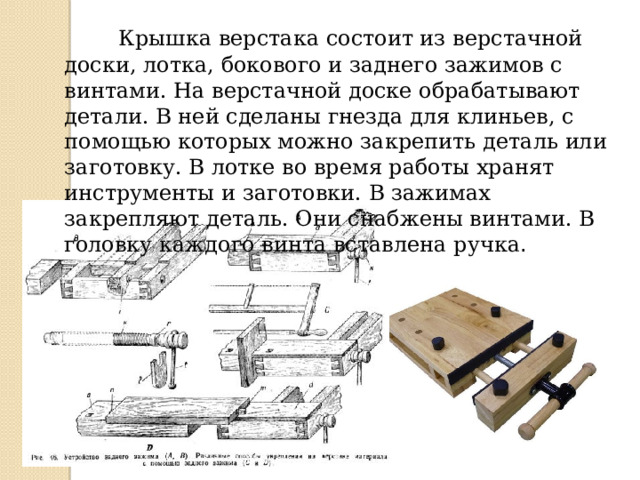

Крышка верстака состоит из верстачной доски, лотка, бокового и заднего зажимов с винтами. На верстачной доске обрабатывают детали. В ней сделаны гнезда для клиньев, с помощью которых можно закрепить деталь или заготовку. В лотке во время работы хранят инструменты и заготовки. В зажимах закрепляют деталь. Они снабжены винтами. В головку каждого винта вставлена ручка .

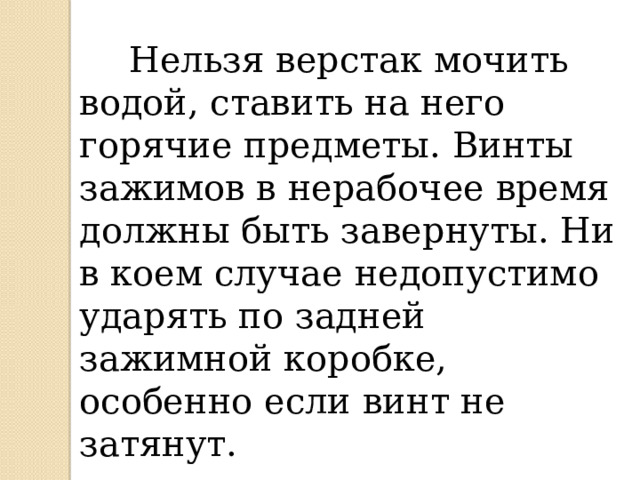

Нельзя верстак мочить водой, ставить на него горячие предметы. Винты зажимов в нерабочее время должны быть завернуты. Ни в коем случае недопустимо ударять по задней зажимной коробке, особенно если винт не затянут.

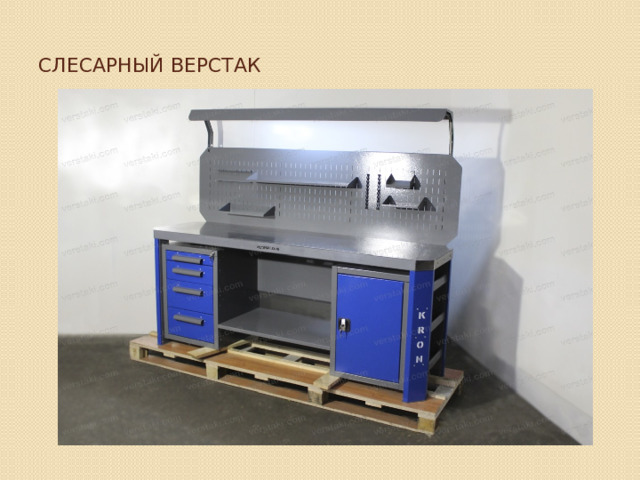

Слесарный верстак

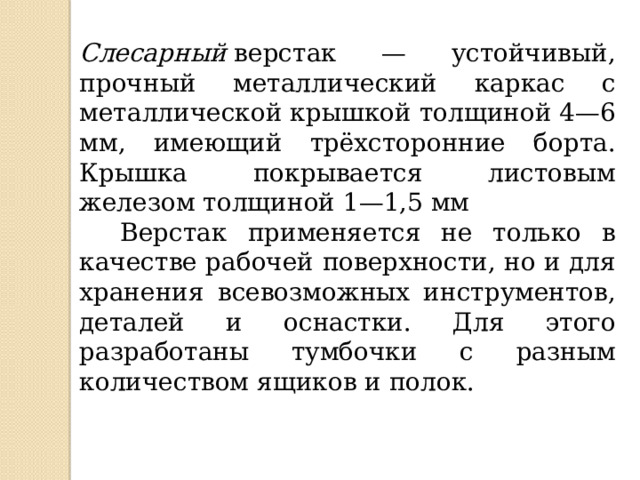

Слесарный  верстак — устойчивый, прочный металлический каркас с металлической крышкой толщиной 4—6 мм, имеющий трёхсторонние борта. Крышка покрывается листовым железом толщиной 1—1,5 мм

Верстак применяется не только в качестве рабочей поверхности, но и для хранения всевозможных инструментов, деталей и оснастки. Для этого разработаны тумбочки с разным количеством ящиков и полок.

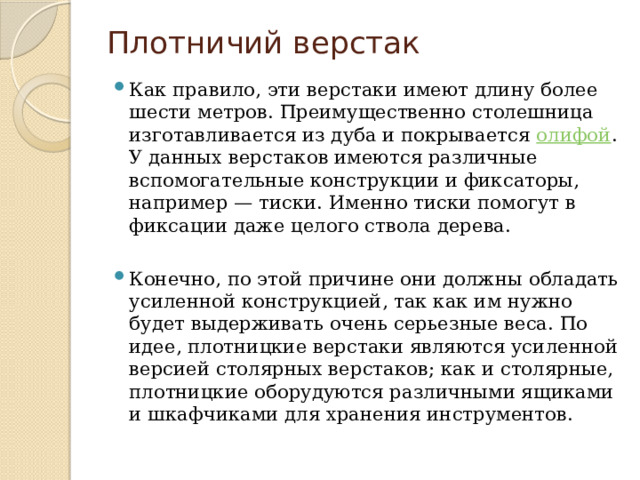

Плотничий верстак

• Как правило, эти верстаки имеют длину более шести метров. Преимущественно столешница изготавливается из дуба и покрывается  олифой . У данных верстаков имеются различные вспомогательные конструкции и фиксаторы, например — тиски. Именно тиски помогут в фиксации даже целого ствола дерева.

• Конечно, по этой причине они должны обладать усиленной конструкцией, так как им нужно будет выдерживать очень серьезные веса. По идее, плотницкие верстаки являются усиленной версией столярных верстаков; как и столярные, плотницкие оборудуются различными ящиками и шкафчиками для хранения инструментов.
